Cina-RT在线故障诊断系统平台

● 主要功能：

（1）系统在线系统状况监测，及时处理异常现象保障系统正常运行；快速检测/隔离单个及多重故障组合，降低灾难风险；确定最佳故障隔离模式、测试方法和诊断策略；

故障发生时，通过检测/隔离故障减少不能复现（CND）的情况，提高设备支持效率。

（2）高效实时地处理传感器结果，多路信号实时采集、存储与预处理功能

该功能对传感器输入信号进行采集、存储和预处理，得到后继的状态监测、测试诊断、健康管理等功能需要的数据；输出结果可保存在SQL数据库内。

同时也支持对数据库、总线、网络等其它外部输入信号的预处理功能。

（3）在线状态监测和在线故障检测隔离、故障诊断与报警。

接收来自传感器、数据处理模块以及其它状态监测模块的数据，支持将这些数据同预定的失效判断规则等进行比较来监测系统当前的状态，实现在线状态监测和故障诊断，并且根据预定的各种参数指标提供故障报警功能。

（4）辅助健康管理功能

对系统传统使用的机内测试(build-in test, BIT)和状态(健康)监控能力的进一步扩展，支持从状态监控向健康管理的转变。有助于规划维修和供应保障，以降低使用与保障费用，提高装备系统安全性、完好性和任务成功性，从而以较少的测试维修投入。

（5）高效的视情维修减少了系统停机时间。

构建系统的在线故障诊断和健康管理平台，快速检测、定位单个及多重故障，降低系统风险，提高产品质量，减少系统设备研发时间和维护保障成本；提供友好的交互式测试诊断环境，实现基于状态的维修或视情维修 (condition-based maintenance, CBM)。

● Cina-RT组成

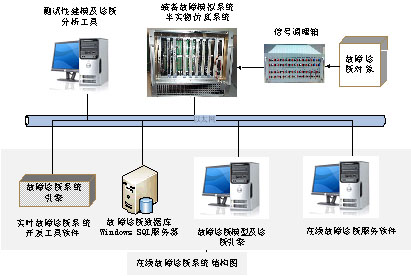

Cina-RT系统结构组成如图所示



● Cina-RT软件

以往的测试诊断软件需要开发人员自己设计诊断逻辑，然后编码实现。因此，需要在设计诊断逻辑时，设计并列出所有可能的测试结果与故障源的对应关系，随着系统复杂度的提升，这是非常复杂以至于难以完成。

Cina-RT软件功能包括：系统在线诊断测试参数及数据结构初始化、获取TEAMS测试性诊断模型对应的map文件、指定对应的在线诊断模型、组织建立数据结构、建立客户端与服务器端通讯、定义故障诊断隔离级别、实现多运行模式的切换、进行在线数据处理、将处理结果发送给服务器并接收服务器返回的诊断结果。

● Cina-RT Server模块:主要完成CinaRT的实时在线诊断功能。

● Cina-RT Client:主要完成在线数据采集、测试与预处理。

● Cina RT IRuler软件模块:定制测试诊断规则判定及规划。
