高性能计算平台解决方案——DM8168

平台简介及优势

DM8168高性能计算平台是基于TI公司TMS320DM8168处理器的,平台针对高性能计算和产品化开发进行了硬件和软件功能上的改进、升级,能够帮助各高校院所进行快速算法验证和实验功能效果验证,帮助企业单位提升研发效率,加速产品化进程。

公司提供“硬件+软件”的全功能开发环境,超越普通开发板的狭隘范畴,真正加速开发人员和企业的研发进程。

平台硬件资源及优势

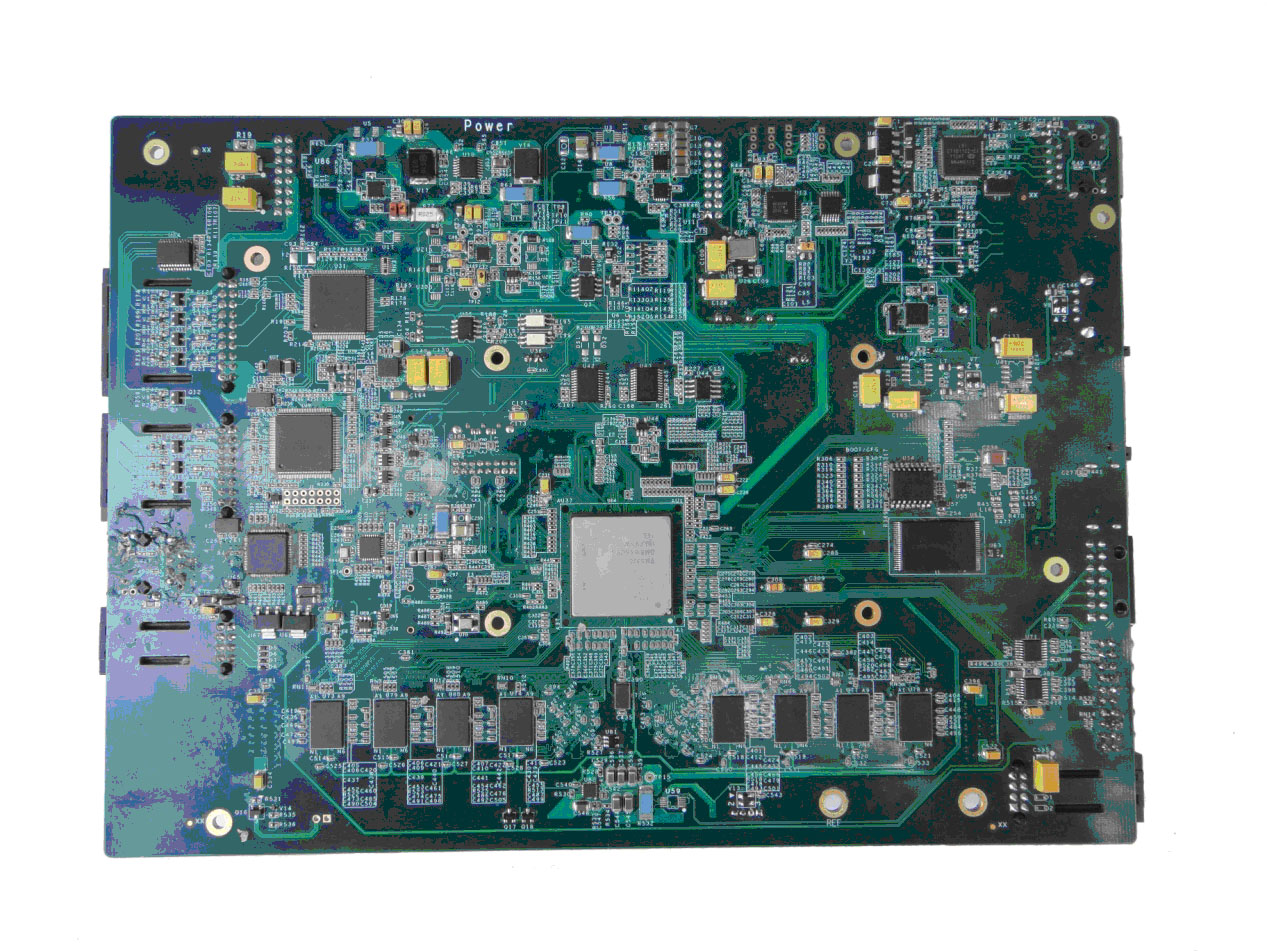

平台的硬件优势

设计紧凑,布局合理。

  • 采用6层板设计,将电源、视/音频采集、各种IO接口合理安排布局,体现了功能性和规范性的统一。
  • 各种IO分布于板两侧,不同于传统开发板的四周出口,更加适合于产品开发。
  • 高密度元器件排布,提供良好运行性能,为二次制板剪裁提供方便和良好参考。
  • DDR 3内存组,提供稳定、高速运行。

接口丰富,形态变化。

  • 基于DM8168芯片丰富的接口资源,引出了绝大多数接口,满足各种应用和产品开发需求。
  • 创新采用多种IO接口连接件,节约PCB空间,为产品化开发应用提供参考。如:8路D1的模拟视频采集接口用16 pin插座和20 pin插座替换;将DM8168和C8051的调试接口(串口、Jtag)用2x8 pin插座替换;将GPIO用8pin插座集中引出; USB提供板载4pin插针式接口,方便外接3G开发板等板卡; 提供板载+5V电源供电2pin插座引出接口,方便对3G开发板等设备供电。 将1个SATA接口的电源和数据线用2x8 pin插座引出。
  • 新增更多实用化应用设备,以利于研发人员快速使用、快速验证。 提供10个指示灯; 1个蜂鸣器; 1个GPS接口(可直接接GPS读出数据); 1个超级电容。

工业标准,提高效率。

元器件选型遵循工业产品标准,并做到容易采购,节约产品化时间,提高产品研发效率。 为开发人员提供行业应用硬件设计和选型参考,方便开发人员进行产品化研发设计。

软件资源及优势

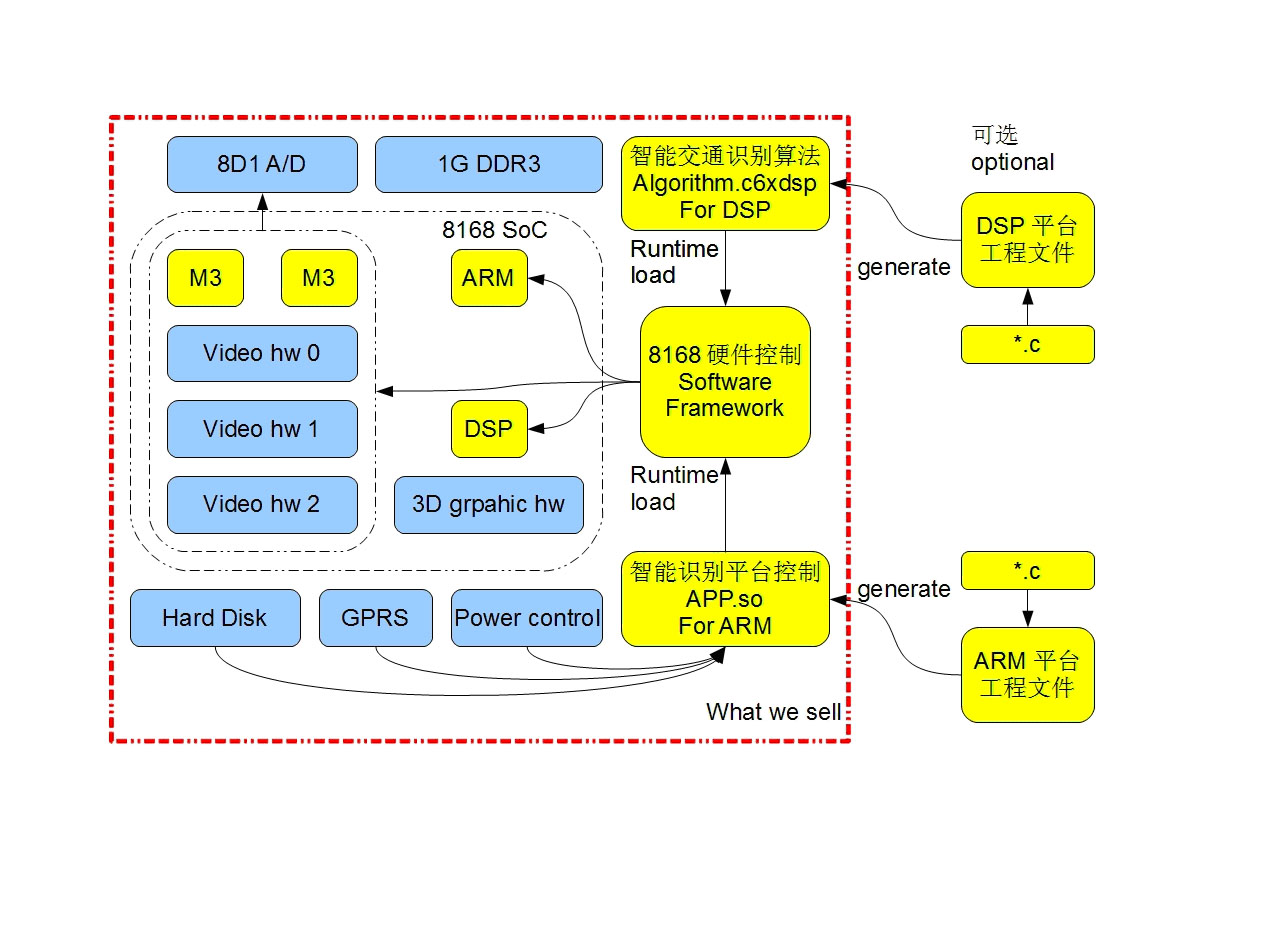

DM8168高性能计算平台算法/软件运行示意图

平台提供的软件资源

● 基于流的全程序开发包

完备的基于流(数据流和控制流)的开发环境,实现了8路D1视频数据流的采集、DSP算法计算、携带计算结果、H.264编码压缩、本地存储、解压、本地HDMI显示、远程网络发送,以及良好的模块划分和流控制。

● 丰富的示例代码和算法运行例程

对各软件模块和外围接口部件功能提供示例开发代码,节省开发时间。尤其针对DSP核算法运行提供运行例程,包含数据结果送入、DSP算法运行、数据结果送出、ARM调度等示例。

● 各种测试程序

对硬件单元提供多种测试程序,以辅助判断、开发。

平台的软件开发优势

● 具备ARM和DSP开发子工程,易于研发。

市场上唯一可用的ARM与DSP开发子工程,开发人员可以根据自己的行业需要和研发需要,随意、快捷地更换ARM端控制逻辑与DSP核算法,进行真正的快速开发和算法验证。

● 任何C语言算法可以经此工程直接部署到平台上。

完全实现了将算法独立运行于浮点DSP核,并接受ARM核的调度控制,软件架构很好地支持了C语言算法在DSP核上的移植、运行,无需借助CCS工具就可以进行快速的算法验证,快速开发出稳定的产品。

● Ready to deploy的电源,硬盘、主板、3G(GPRS)外设等掉电保护整合。

计算平台电源设计考究,整合了掉电保护功能。

● 8路D1视频采集和相关处理。

完美支持8路D1格式视频数据的并行采集、H.264编码压缩、本地存储、解压、本地HDMI显示、远程网络发送。

因为DM8168本身支持16路D1的视频采集和相关处理,所以只需进行简单的硬件上的二次设计就可以实现采集16路D1视频。而本平台提供的软件开发包是完全支持16路D1数据采集和相关处理的,开发人员无需进行改动。

应用方向

本平台以TI公司TMS320DM8168超性能SoC为核心,适用于前端设备需要高性能即时运算的场合,尤其是车载/移动市场、智能交通、智能安防、医疗/生物辨识、多媒体处理等行业。
